● 工程名称：前海石公园桂湾段（含双界河河口）施工总承包
● 建设单位：深圳市前海建设投资控股集团有限公司
● 建设管理单位：华侨城（深圳）发展有限公司
● 监理单位：上海建科工程咨询有限公司
● 勘察单位：深圳市市政设计研究院有限公司
● 设计单位：同济大学建筑设计研究院（集团）有限公司
● 总承包单位：中建八局第二建设有限公司
● 施工单位：江西志特新材料股份有限公司
● 施工工期：655日历天
由志特新材助力建设的前海石公园桂湾段（含双界河河口）项目位于前海桂湾滨海段，东至金岸北街，西临前海湾，南临桂湾河水廊道，北临双界河水廊道，用地面积14.7万㎡，是前海环湾公园一体化的关键节点。该项目由深圳市前海建设投资控股集团有限公司建设，中建八局第二建设有限公司总承包，同济大学建筑设计研究院（集团）有限公司设计，使用志特新材的清水混凝土产品进行建设，总工期预计655天。

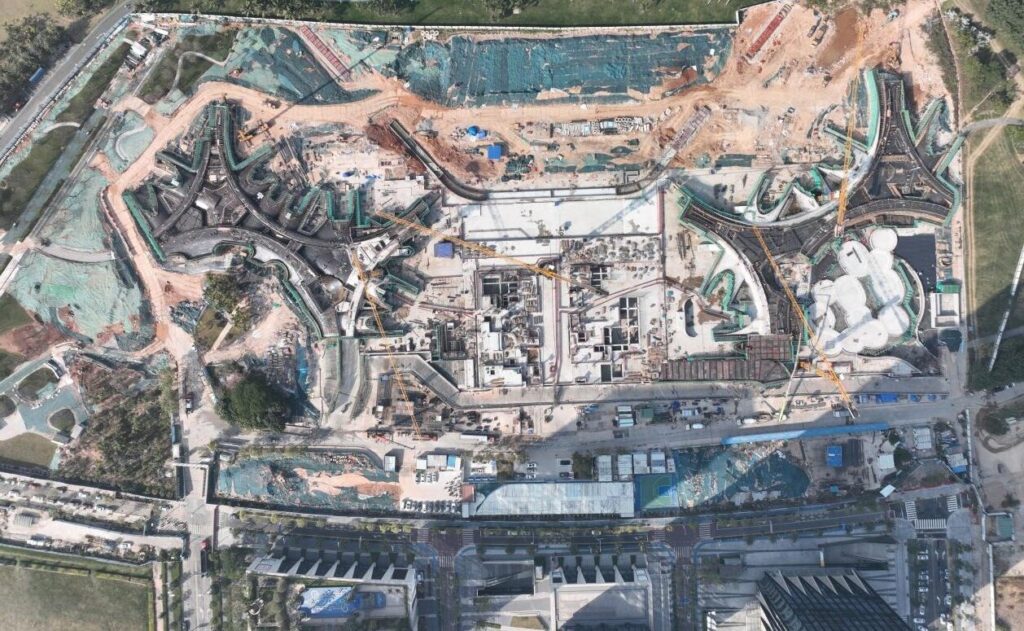

▲清水混凝土施工鸟瞰图
志特新材负责承建该项目的双曲异型结构分为南北施工片区，南北区分别由8个拱形结构和4个大跨度走廊纵横交错组成，部分拱状结构上方设有水平梁板结构。此项目结构复杂，曲面壳体存有大量幕墙留槽和双曲洞口，并且顶板与拱形结构形成较多密闭空间，对深化设计及现场施工具有极大的挑战。志特新材公建事业部全体秉承“发扬工匠精神，持续精进”的创新准则，经过与业主、总包、设计、监理共同协商探讨，截至目前完成了图纸深化设计及80%现场施工进度，得到各方一致认可。

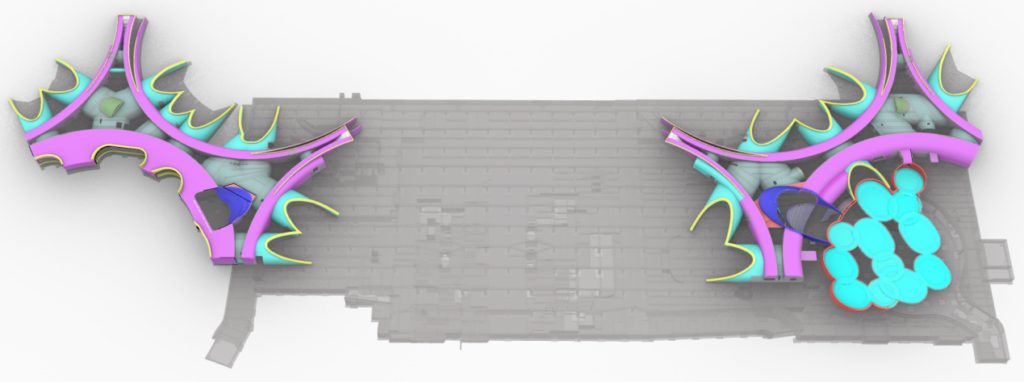

▲前海石公园模型截图
1、异型双曲结构的参数化设计体系
志特团队拿到施工模型后，经过多次各方会议讨论确定深化设计思路，使用参数化设计软件对模型进行深入剖析，对图纸及模型节点进行精准定位，并导出形成平面轴网定位图。

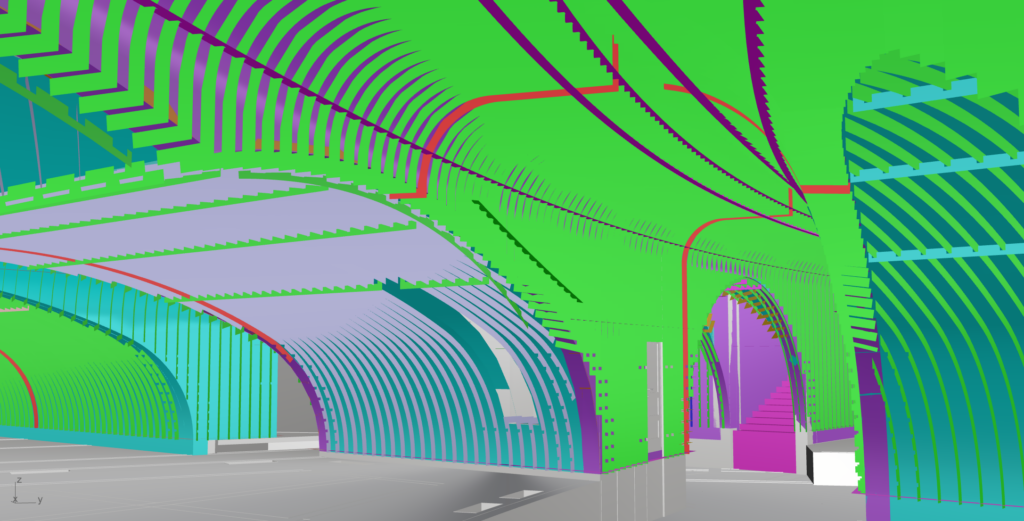

▲参数化设计
通过参数化设计插件对脚手架进行定位并排布立杆点位，每根脚手架立杆在模型中生成实体，通过三维插件对结构与立杆进行碰撞检查，将干涉位置立杆取消，改用托梁结构在干涉位置附近不大于200mm距离内进行支撑，生成每根立杆独立的标高点位，并导出形成二维平面施工图，交于现场施工人员搭设架体。

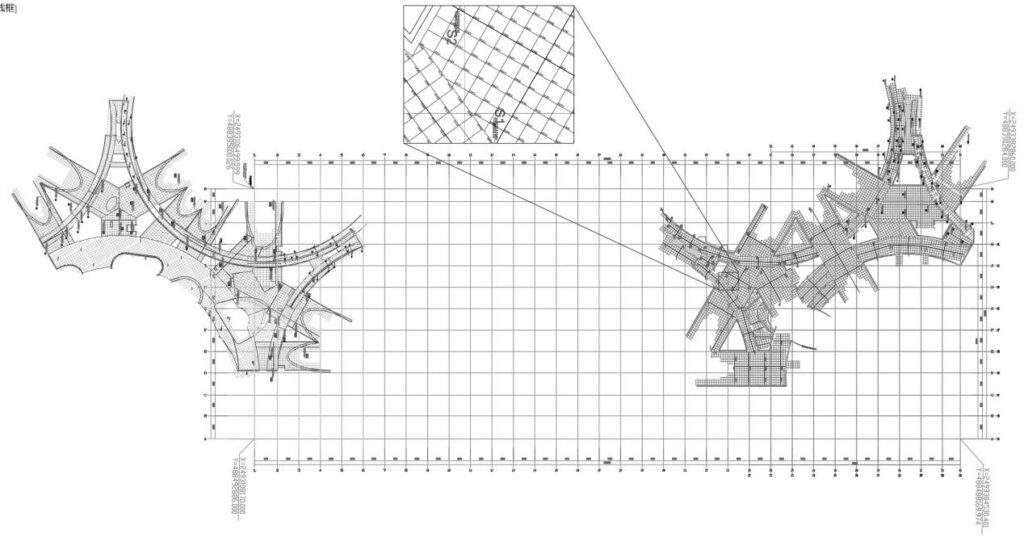

▲脚手架施工标高图
在异型曲面壳体施工中，定型次背楞是依靠定位肋定位。志特团队成员在三维软件先通过壳体结构节点分析，确定足以给定型次背楞准确定位的位置深化定位肋，之后将定位肋点位投影到二维平面图中，并导出生成定位肋平面坐标点位图，交由施工放线人员使用全站仪、RTK等精密测绘仪器进行精准放点定位。
▲南北区定位肋平面坐标点位图

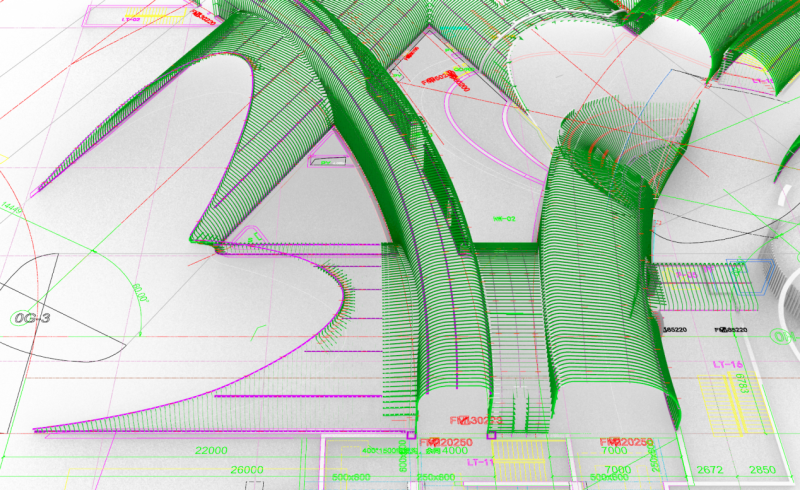

▲南北区定位肋与定型次背楞三维深化图
2、定型次背楞深化设计及加工
前海石公园项目异型曲面结构体量大造型极其复杂，为保证曲面顺滑度，并且定型次背楞能充分将荷载传递到主龙骨，我们将次背楞沿结构曲面法向方向延伸成型，使得次背楞与面板的接触面积为面接触，更均匀的将施工荷载传递到主龙骨。▲森林餐厅定位肋与定型次背楞三维深化图定型次背楞是由双层厚度为21mm的模板雕刻拼装而成，在软件深化过程中把次背楞均匀分割，保证每段长度能排布在模板原材里，然后对每条、每段次背楞进行统一编号。再由志特团队将分段背楞在软件中进行排版，导出次背楞二维平面加工图。

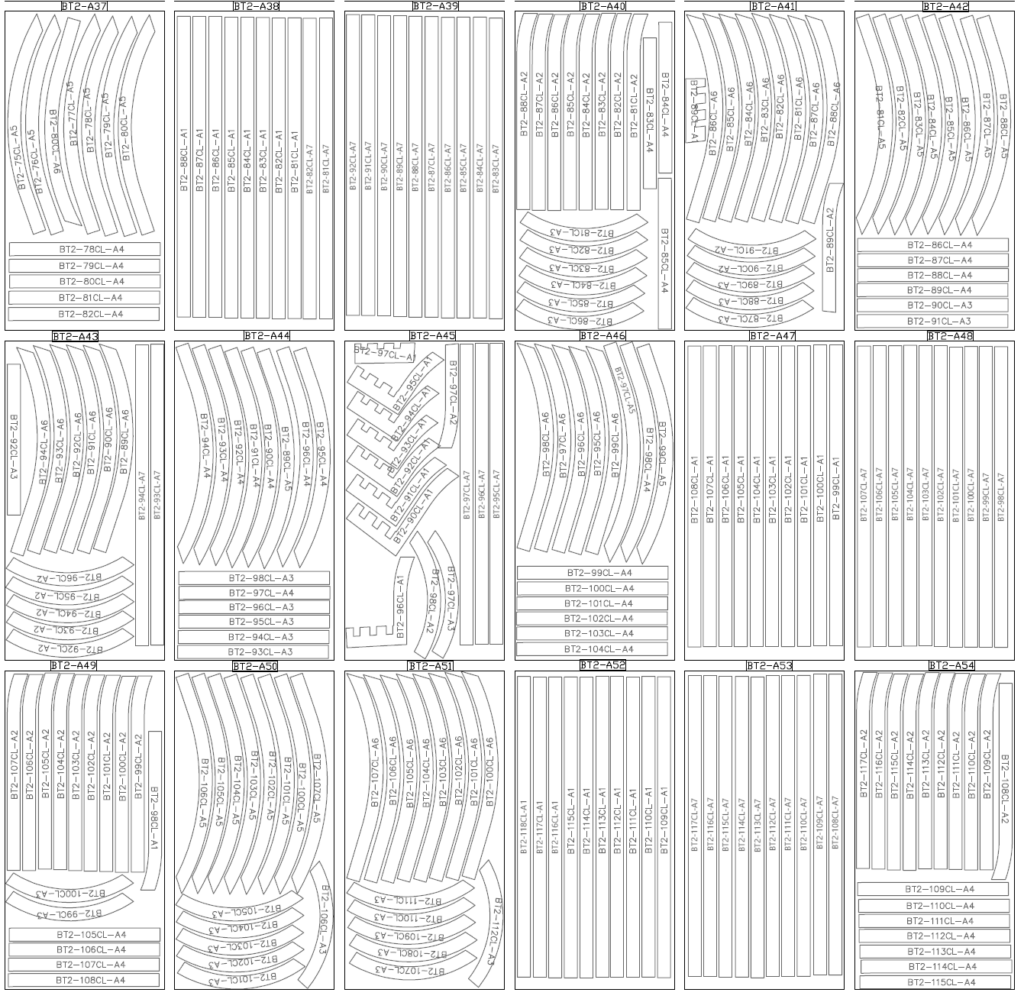

▲定型次背楞二维平面加工图

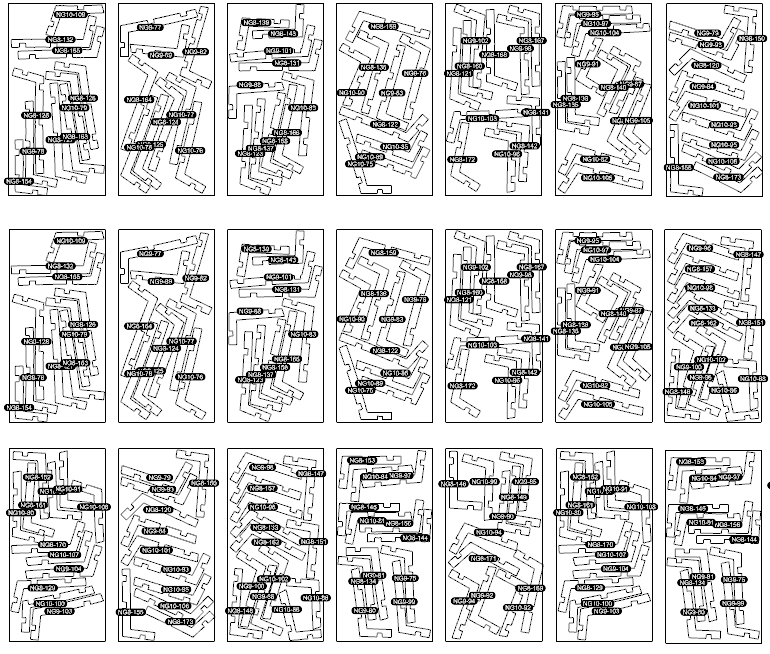

▲定型次背楞二维平面加工图
次背楞二维平面加工图排版完成后，我们会将排版图导入CNC数控加工机床软件中，并形成适用机床的加工代码。该项目我们共投入三台数控加工机床和三组专业操作人员进行全天候次背楞雕刻加工。次背楞加工完成后，现场依据背楞安装图按照编号进行双层模板装订。

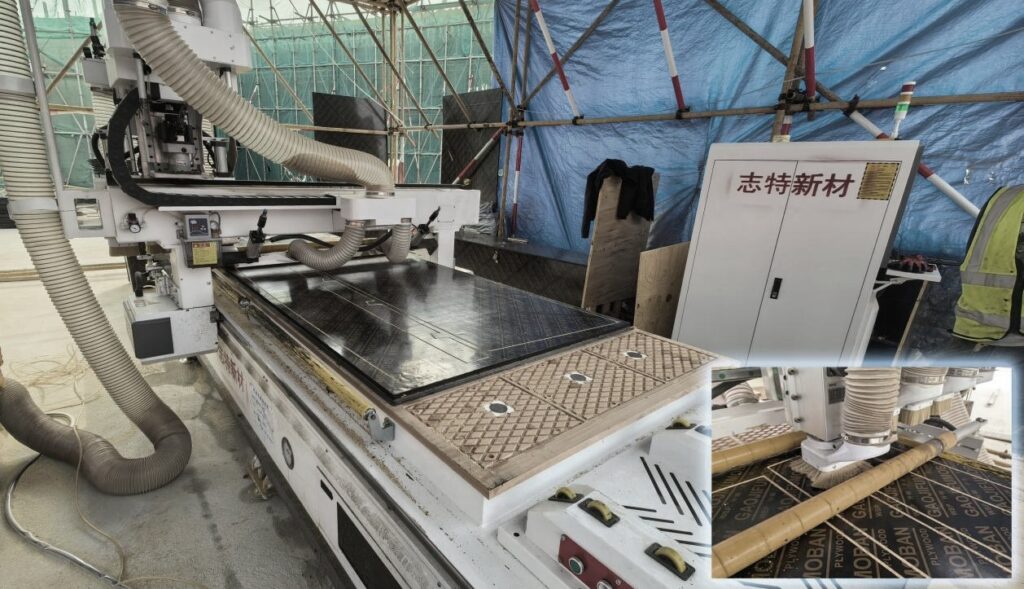

▲CNC数控加工机床雕刻定型次背楞
3、定型次背楞及模板的现场施工拼装
定位肋、次背楞装订完成后，现场按照平面坐标点位图将定位肋逐一固定安装在架体上。每根定位肋按照200mm间距加工有卡槽，给次背楞提供卡位，现场施工只需将次背楞按照编号逐一摆放即可完成安装定位。

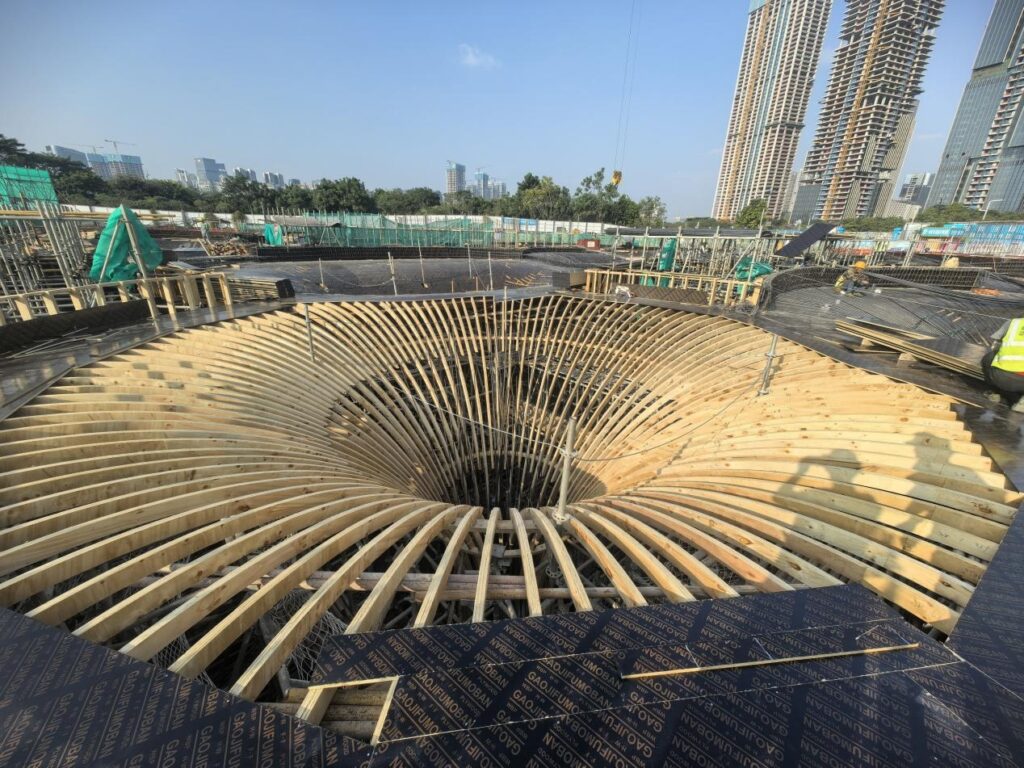

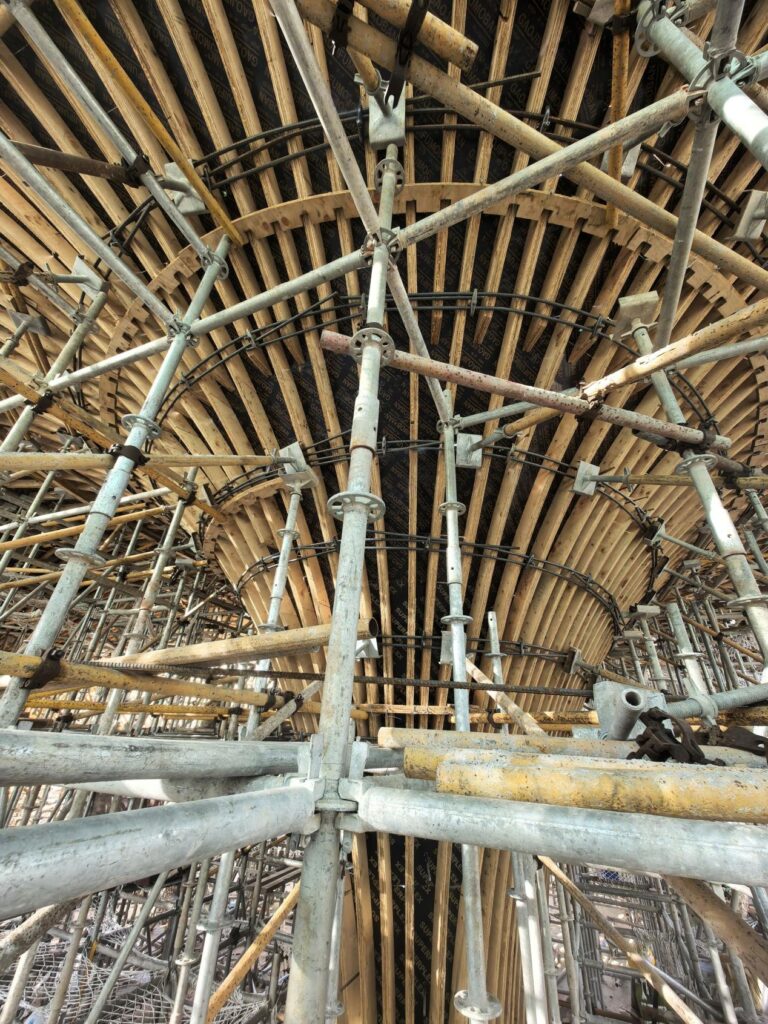

▲蘑菇状结构现场施工
▲蘑菇状结构现场施工

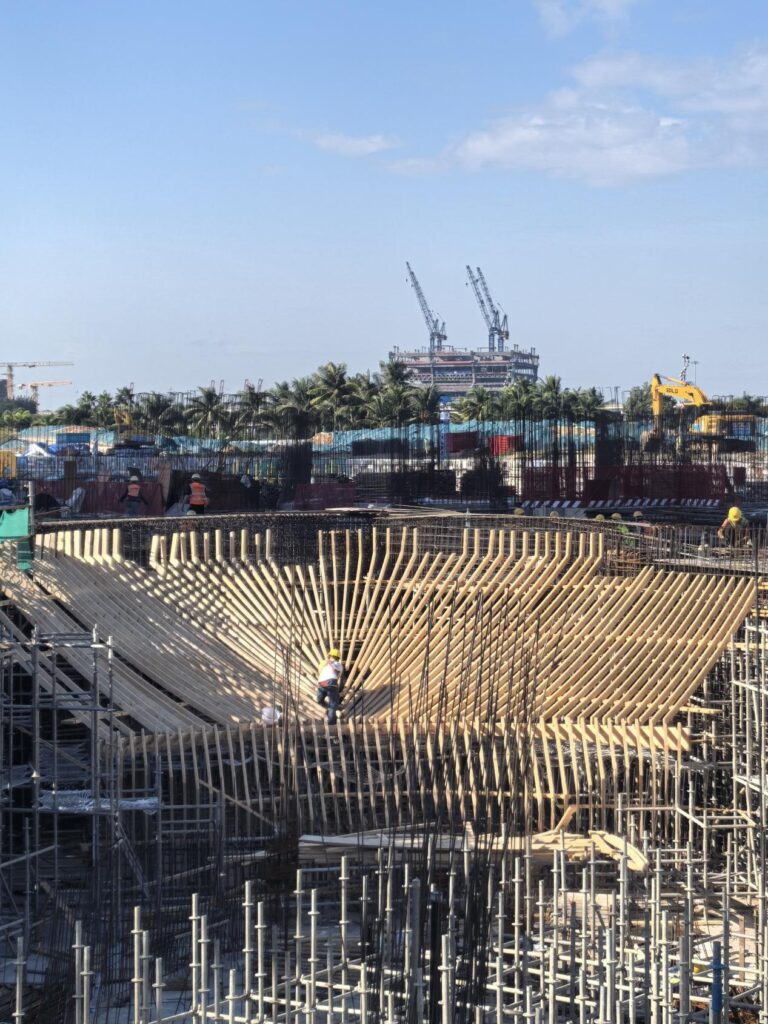

▲碗状结构现场施工

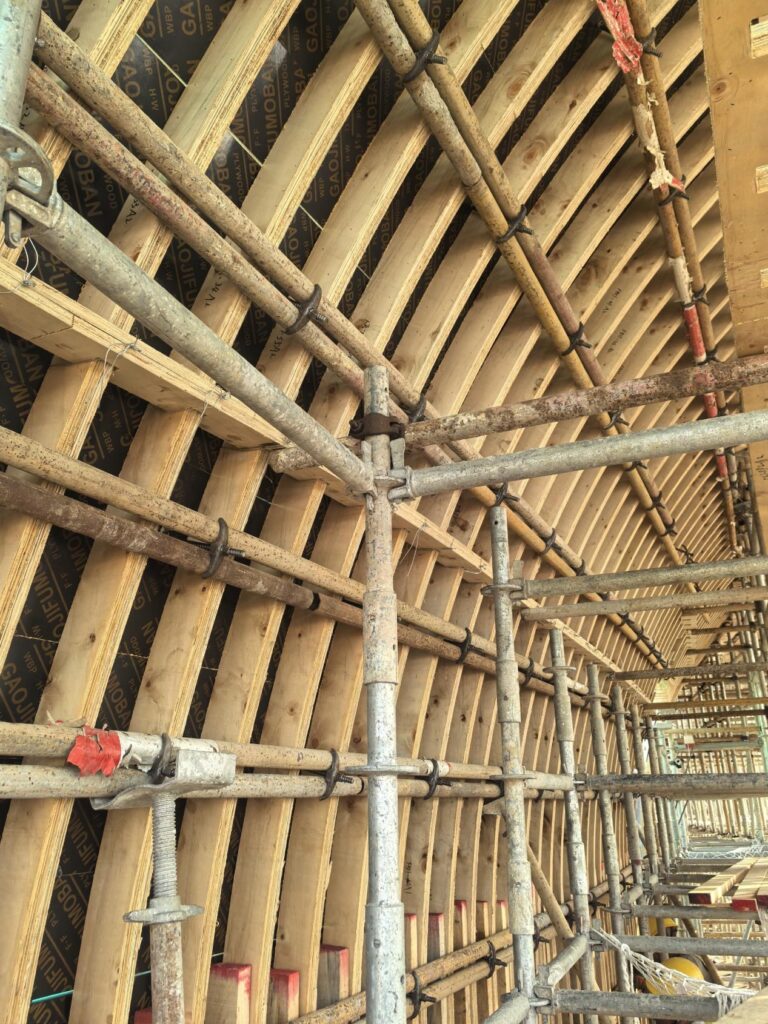

▲拱形结构现场施工
4、钢筋绑扎由于该项目曲面结构过于复杂，钢筋放样不能准确无误在加工厂加工，只能在模板铺设完成后，将钢筋随曲面曲度进行现场弯折。

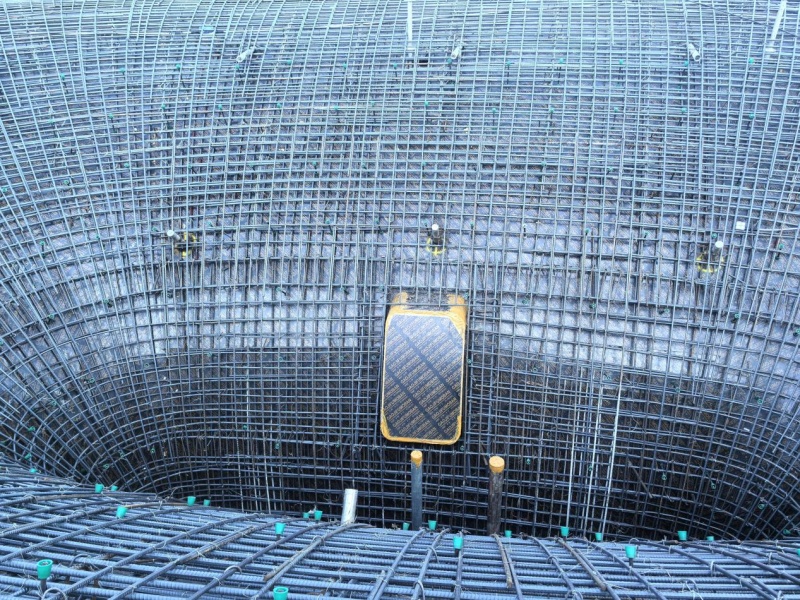

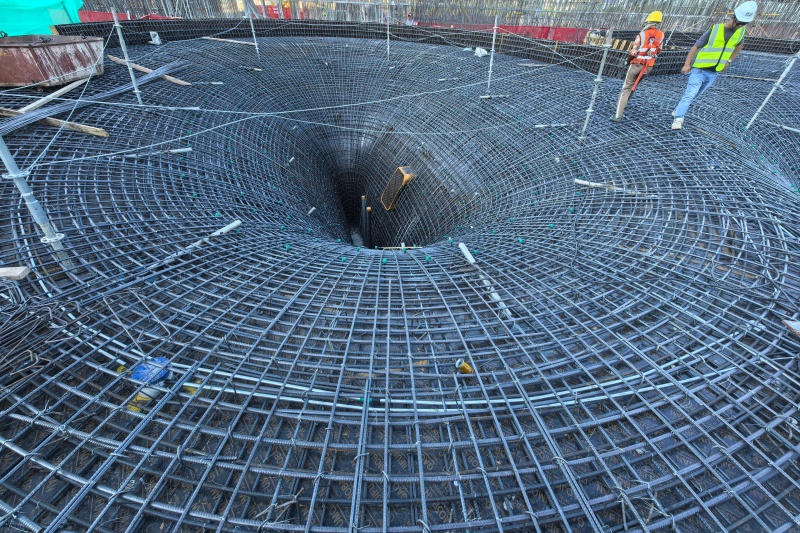

▲森林餐厅钢筋绑扎
▲森林餐厅钢筋绑扎
5、样板墙施工成品效果该样板墙为森林餐厅其中一个蘑菇状结构缩小至原结构的1/4，并且只施工一半的效果，对其表面1/2进行仿清水修复，两侧形成鲜明对比。

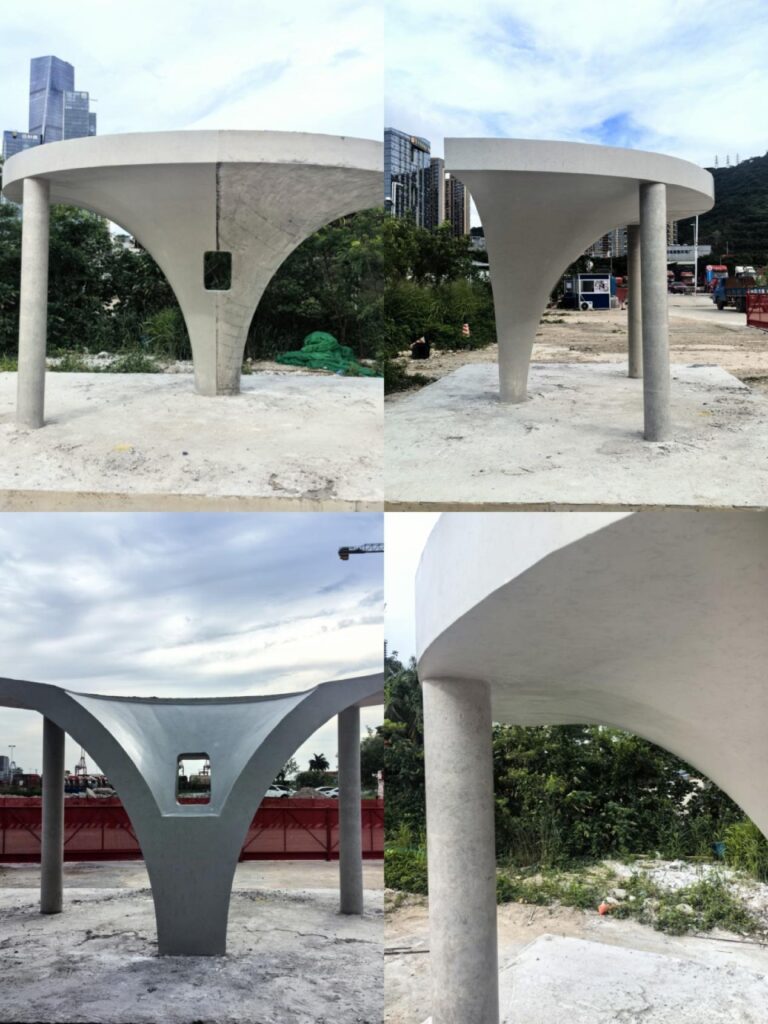

▲蘑菇结构样板成型效果
本项目坚持高起点规划、高水准设计、高标准建设。项目正在紧锣密鼓的施工中，目前已完成80%的主体施工；项目建成后，将助力深圳西部海岸线实现“山海之脉、通达之链、人人之湾、浪涌之港”的理想景观，为前海未来“山海连城”规划建设奠定坚实基础。
志特新材凭借其卓越的专业优势，已成功打造多个标志性清水混凝土地标建筑，包括深圳湾文化广场、广州珍宝美术馆、上海企一集团（江门）光电产业园办公楼以及茂名海岛文化中心等。我们以客户为中心，力求在每个环节做得更好，哪怕只比别人好1%，最终积沙成塔，形成系统竞争力打造精品工程，为客户带来更大的价值，为世界级历史文化遗产的“清水混凝土”添砖加瓦。
